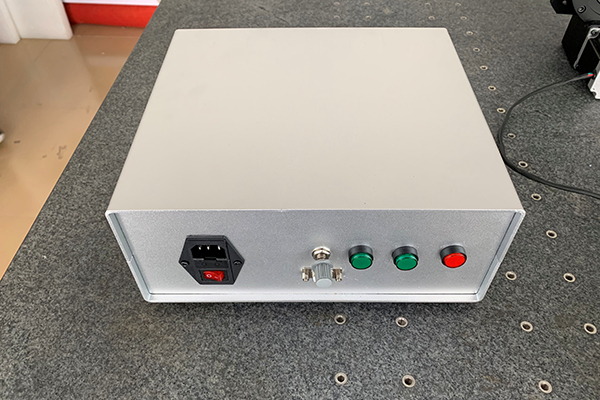

简易控制箱

手动旋转台

行业应用

作业生产：包装机、装配机、搬运机器人、送料机器人、生产线代替人工。

2.1.2 切割焊接：布料剪切、钢板焊接、钢板切割、木板切割、亚克力、玻璃切割、PCB 切割等。

2.1.3 门类控制：小区闸门、高速路匝道、自动闸门、来回伸缩闸门，电梯门等

系统组成

高性能、高速度 32MHz MCU

供电采用驱动24-36V 控制5V

光耦隔离输出运动控制信号最大电流 100mA（信号输出为：+5V 脉冲+方向）专用的常闭式正负极限限位，光电隔离信号输入口专用的常闭式急停通道

技术参数

最小数据单位：0.001mm快速运动限速：3240mm/min（当脉冲当量为 0.001mm 时）最高加工速度限速：3240mm/min（当脉冲当量为 0.001mm 时）

最高脉冲输出频率：60KHz （输出脉冲分辨率小于 1Hz）

位置控制最大行程 174 米（当脉冲当量为 0.001mm 时）

控制轴数：1轴

外接调速电位器电机正反转控制急停控制调试控制。
