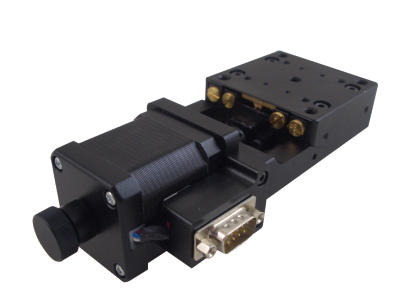

电动角位台

  • 所属分类:电动角位台

  • 点击次数:
  • 发布日期:2019/05/07
  • 在线询价
  • 详细介绍

升降旋转台

型号

SNS01GA10

特点:
⊕标配步进电机和RS232接口,公司自主研发的WNSC系列运动控制器可对其实现自动化控制
⊕旋转轴系采用多道工艺精密加工而成,配合精度高,承载大,寿命长
⊕采用精密研配的蜗轮蜗杆结构,运动舒适,可以任意正向和反向旋转且空回极小
⊕设计精巧的消空回结构,可调整长期使用造成的空回间隙
⊕特殊的结构设计保证了角位台台面极低的偏摆和倾斜,使运动更加平稳
⊕台面外围的刻度圈是激光刻划标尺,标尺可相对台面转动,方便初始定位和读数
⊕步进电机和蜗杆通过进口高品质弹性联轴节连接,传动同步,消偏性能好,大大降低了偏心扰动且噪音小
电动角位台可平放使用也可立式使用,可与其他种类台子组成多维电动调整台
⊕电动角位台成对设计,可叠加,可单独使用,两种旋转半径精心设计,叠加后可绕一共点两维正交旋转
⊕具有限位功能,初始零位功能 ,换装伺服电机,加装旋转编码器,接受产品的改制和量身定制

角度范围

±10°

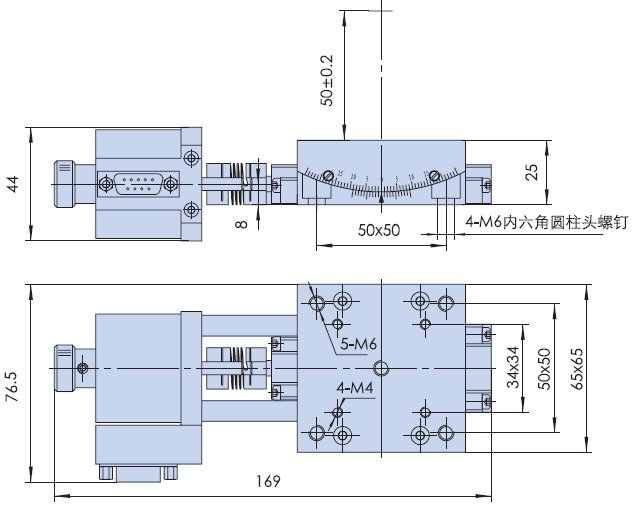

台面尺寸

65×65mm

传动比

352∶1

旋转中心高

75 mm±0.2 mm

驱动机构

蜗轮和蜗杆机构

导轨形式

交叉滚柱导轨

步进电机(1.8°)

SST42D2121

主体材料

铝合金

表面处理

阳极氧化发黑

中心承载

5kg

重量

0.75kg

分辨率

≈0.005°≈18″(无细分)
≈1″(20细分)

旋转中心精度

0.03 mm

速度

7°/sec

重复定位精度

±4″

******定位精度

±9″

空回

±4″

丢步

3″
